Čia trumpai aprašytas eksperimentas kaip parašyti kodą ir valdyti DIY stiprintuvą bet kokiu pulteliu. Viskas veikia Arduino Nano bazėje, programuojama Arduino IDE terpėje.

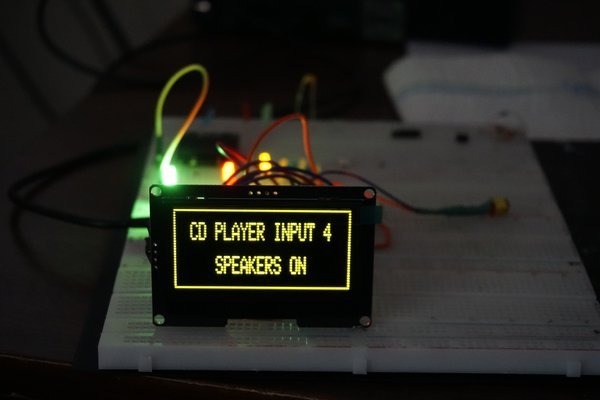

Užprogramuoti pultelio klavišai ON/OFF, keturi kanalų perjungimai 1-4, garso valdymas motorizuotam potenciometrui. Yra užlaikymas garsiakalbių įjungimui kol stabilizuosis stiprintuvas jį įjungus. Stiprintuvo priekyje yra ON/OFF klavišas be fiksacijos ir 4 kanalų nefiksuojami klavišai. Priedo galima pajungti LCD arba gražesnį OLED ekraniuką indikacijai, veikia I2C protokolu. Ekraniuko galima elementariai nejungti, visas valdymas vis vien veiks.

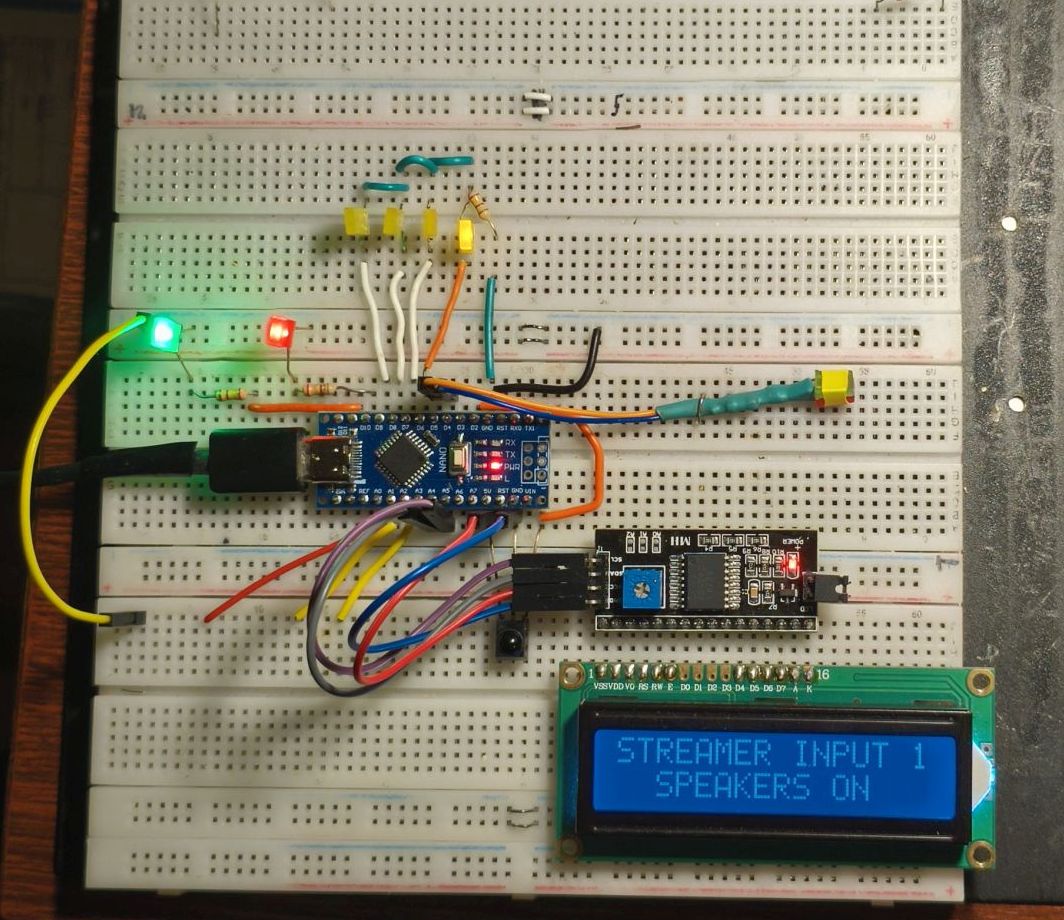

Nuotraukoje matome maketo būklę paspaudus pultelio klavišą ON. Dega žalias diodas (stiprintuvas įjungtas), po 3s užsidegė raudonas LED (SPK ON) ir dega vienas geltonas (1 įėjimas). LCD indikuoja stiprintuvo būklę.

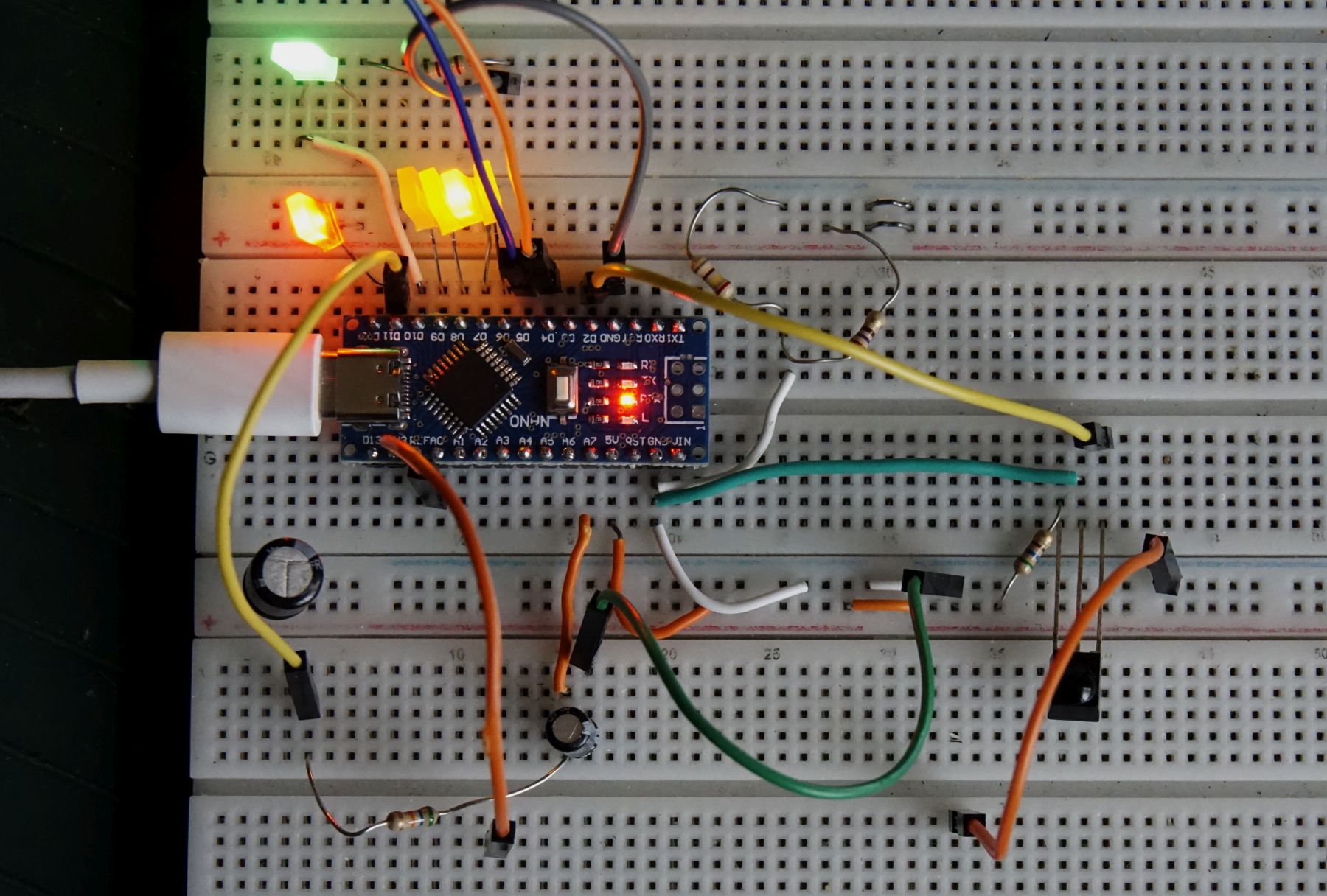

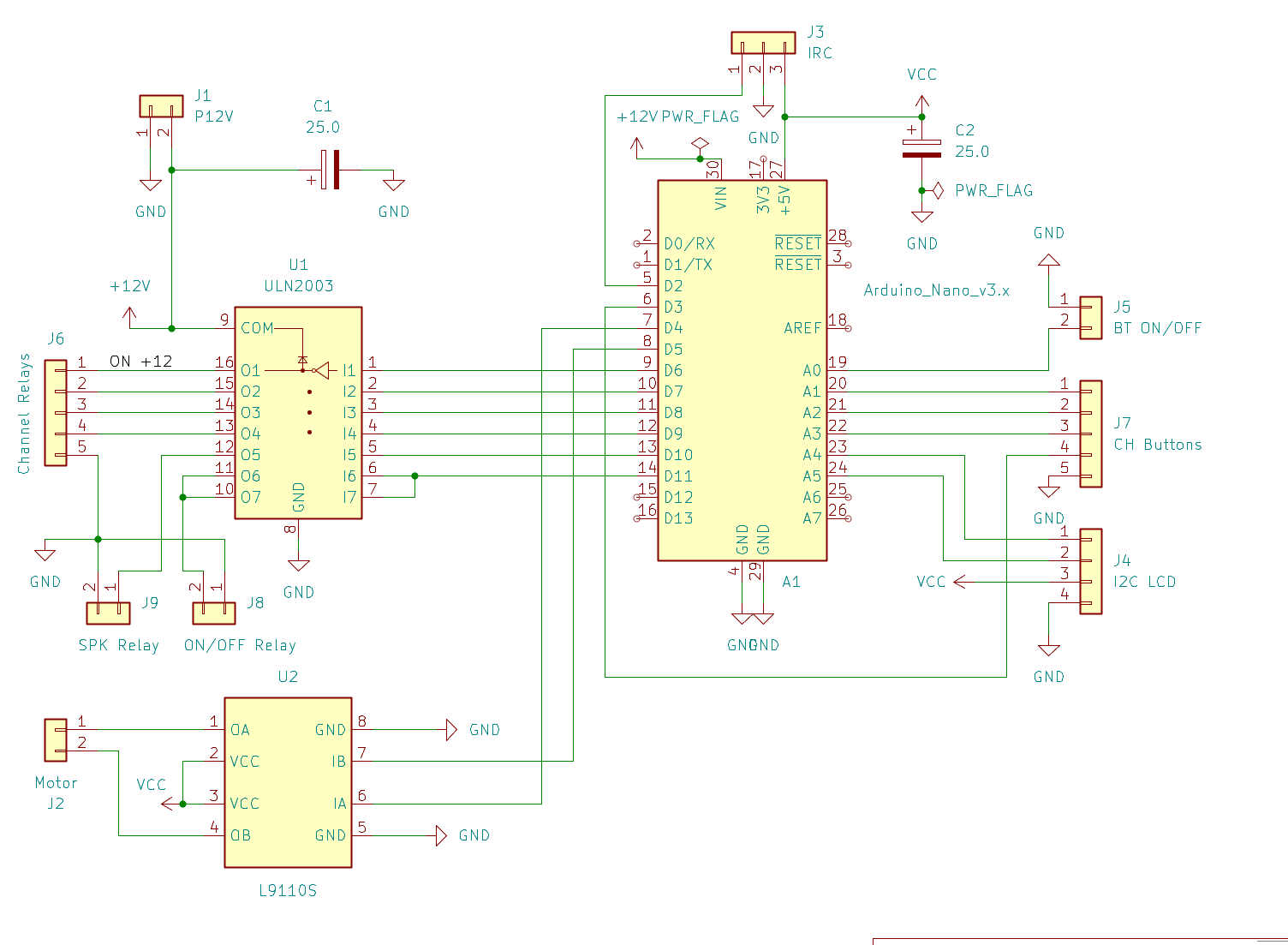

Foto matome maketą surinktą norint įsitikinti ar viskas korektiškai veikia, galutinės konstrukcijos nedariau. Arduino išėjimai yra silpni ir norint valdyti reles, reikia jungti per Darlingtono rinkinį ULN2003 ar panašiai.
Bent kiek susigaudantys Arduino nesunkiai supras iš kodo teksto kaip viskas veikia.
