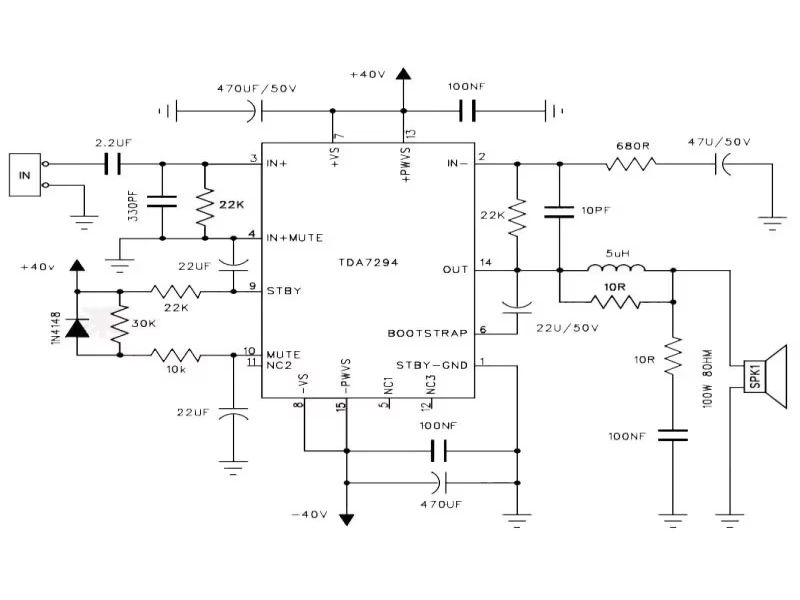

Daugelis žino šią jau senokai gaminamą ir puikiai grojančią mikroschemą. Ji sukurta, jei neklįstu, 2003 metais ir pilnas internetas su ja pagamintų stiprintuvų. Įvairiausių, ir labai mėgėjiško lygio, ir profesionaliai pagamintų. Kadangi pati mikroschema tikrai yra nebloga, būsimo stiprintuvo kokybė daugiausiai priklausys nuo to, kaip jį pagaminsime. Pats esu ne vieną pagaminęs, bet dabar jau atėjo laikai kai nebeapsimoka pačiam gaminti plokštės, rinkinėti detaliukes ir pan. Laikai pasikeitė ir Kinijoje pradėjo gaminti net visai kokybiškus gaminius, tereikia atsirinkti. Šioje konstrukcijoje panaudojau būtent tokį kinišką surinktą modulį. Jei atidžiai jį panagrinėsime, pamatysime kad ir plokštė ištrasuota laikantis teisingų principų, ir panaudoti audiofiliniai kondensatoriai. Išbandžius ir išmatavus parametrus, neradau prie ko prikibti.
Kyla klausimas, kam tada apskritai gamint, ar ne geriau tiesiog nusipirkti? Atsakymas paprastas: pirmiausia prireikė būtent specifinio aukščio (4cm) stiprintuvo, nesivaikant didelės galios (nors jis nesunkiai atiduoda apie 100W). Antra, mėgstu pats krapštytis ir turėti specifinį, atitinkantį mano reikalavimus daiktą.

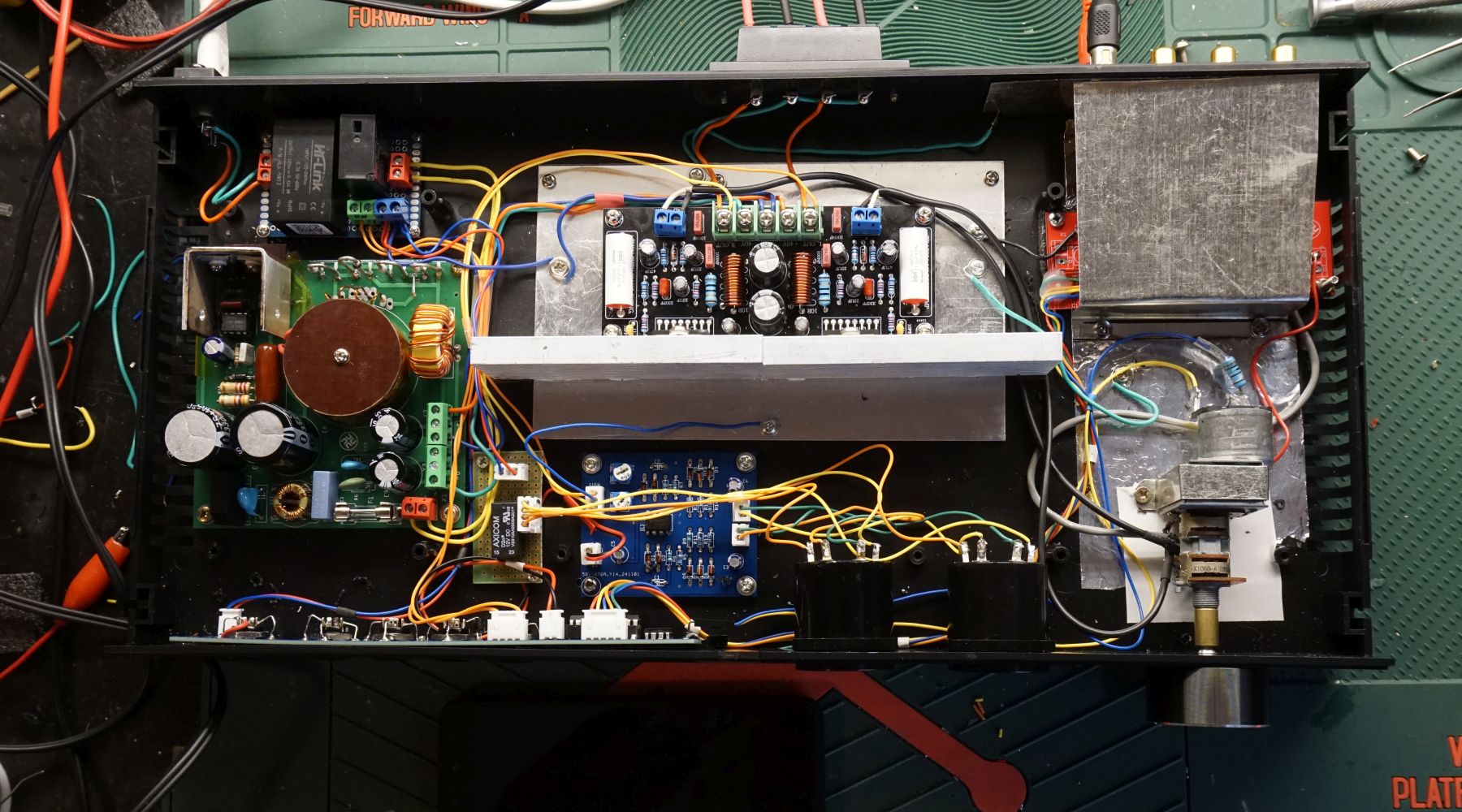

Stiprintuvas sumontuotas plokščiame 4 cm rack mount tipo plastikiniame korpuse. Tam kad būtų išvengta aplinkoje visada egzistuojančių trikdžių, kai kurias vietas aplink įėjimo grandines teko ekranuoti papildomais ekranais, ką ir matome gamybos procese. Ekranu uždengtos komutacinės relės ir motorizuotas garso reguliavimo potenciometras. Maitinimo šaltinis - impulsinis, transformatorius susuktas ant feritinio žiedo dėl kompaktiškų gabaritų. Dar matome rodyklinių indikatoriukų precizinio lyginimo nedidelę plokštę operacinio stiprintuvo pagrindu.

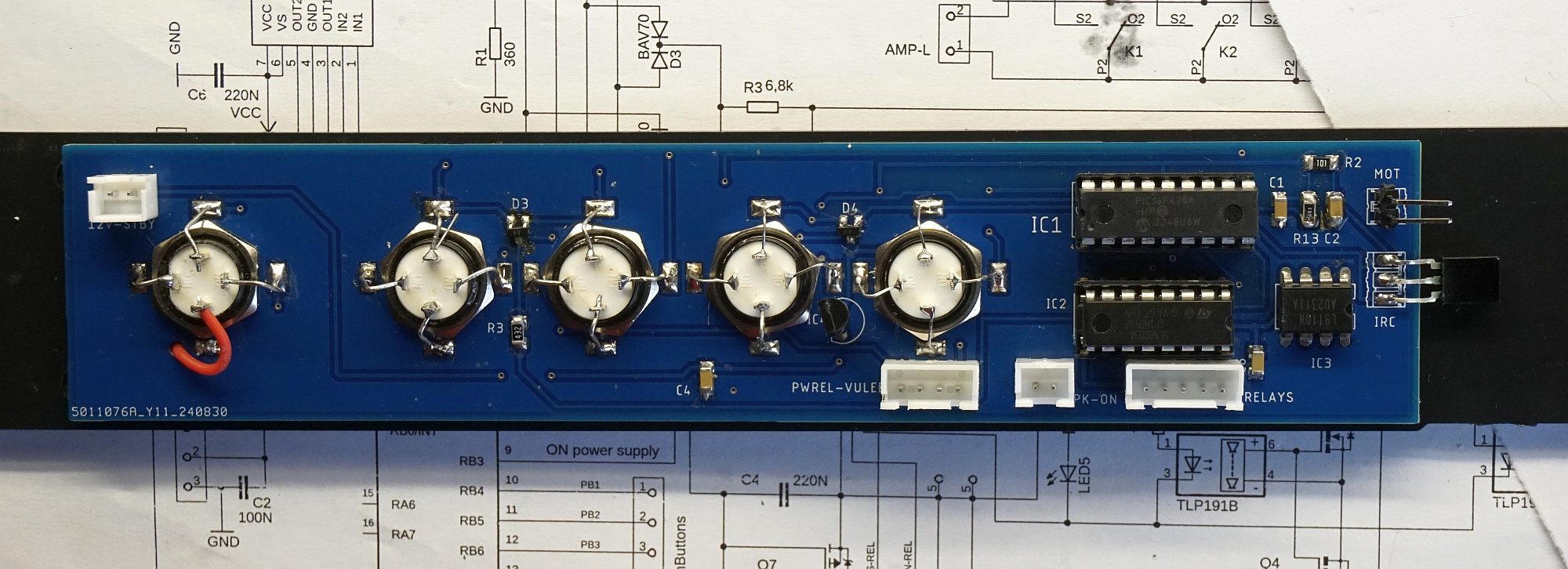

Visas stiprintuvo valdymas, įjungimas - išjungimas, įėjimų komutacija, distancinis garso reguliavimas ir reikalingi maitinimo įjungimo - išjungimo užlaikymai sumontuoti ant nedidelės mygtukų plokštės. Mygtukai su LED pašvietimu. Valdymas realizuotas mikrokontrolerio PIC16F628A pagrindu.

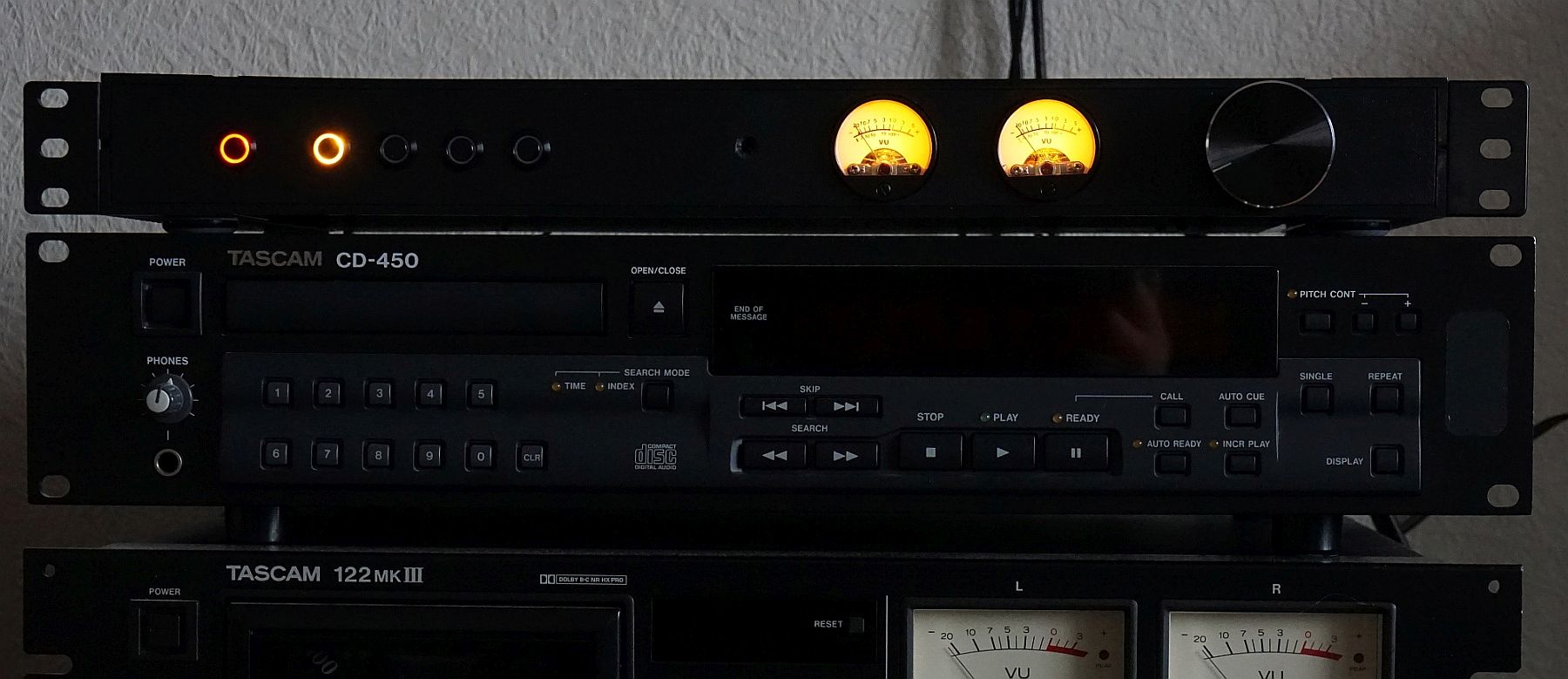

Čia matome aparato bendrą vaizdą, manau kad gavosi neblogai. Šį daikčiuką dariau kaip dovaną.
